Mô tả:

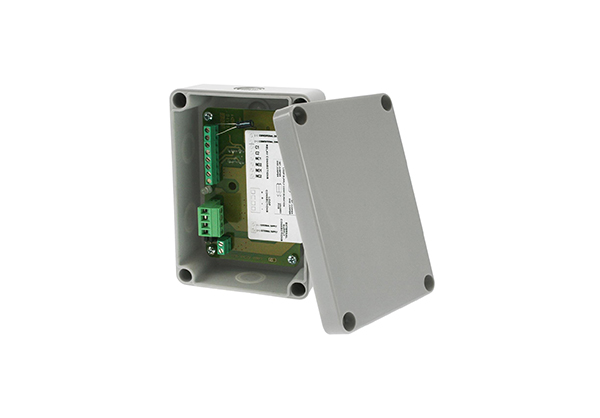

Module cho đầu báo thường là một thiết bị địa chỉ thông minh cho phép một kênh gồm các thiết bị báo cháy loại thường có thể giao tiếp với vòng loop. Trạng thái của kênh như bình thường, hở mạch, ngắn mạch, báo cháy được phát hiện bởi module và module sẽ gửi tín hiệu về trung tâm báo cháy.
Module có thể được cấp nguồn nuôi kênh báo thường từ chính nguồn loop hoặc một nguồn cấp từ ngoài. Module đều giám sát được nguồn cấp này và đo được dòng điện thực tế đang cấp cho mạch kênh đầu báo thường. Tất cả điều này được kiểm soát bởi trung tâm báo cháy.
Ngoài ra, moudle còn trang bị thêm 2 cắp tiếp điểm đầu ra không điện áp có tính năng giống như một module địa chỉ điều khiển đầu ra.
Tính năng:
Tích hợp chức năng ngắn mạch hai chiều
Tối đa 240 thiết bị trên 1 loop
Tự động nhận địa chỉ trên tủ trung tâm hoặc bằng bộ cài bằng tay
Hiệu chỉnh dòng điện tối đa và thời gian ngắt nguồn cho kênh báo cháy
Lập trình đầu ra không điện áp
Đạt tiêu chuẩn EN54-17 và 18
Thông số kỹ thuật:
| Nguồn cấp | 15-40 VDC |
| Dòng chờ | 120 uA (nguồn nuôi kênh báo thường bên ngoài)500 uA (nguồn nuôi kênh báo thường trên loop) |
| Dòng báo động | 6mA ở 24VDC |
| Thời gian reset đầu báo thường | Lựa chọn 0.5, 1, 2, 5 giây |
| Nhiệt độ hoạt động | -30 oC đến 70 oC |
| Độ ẩm cho phép | 85%, không ngưng tụ |
| Trờ giám sát đường dây | Lựa chọn 4.7uF, 18K, 8.2K, 4.7K |
| Dòng điện cho kênh đầu báo | Giới hạn: 6 -20 mA Báo cháy: 2.5 – 15 mA |
| Tiếp điểm đầu ra không điện áp | 2A 30VDC |
| Kích thước (cao x rộng x dài) | 93 x 130 x 58 mm |
| Cấp bảo vệ | IP54 |
