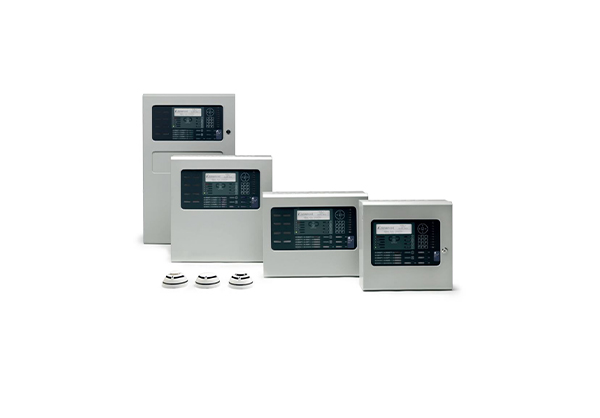

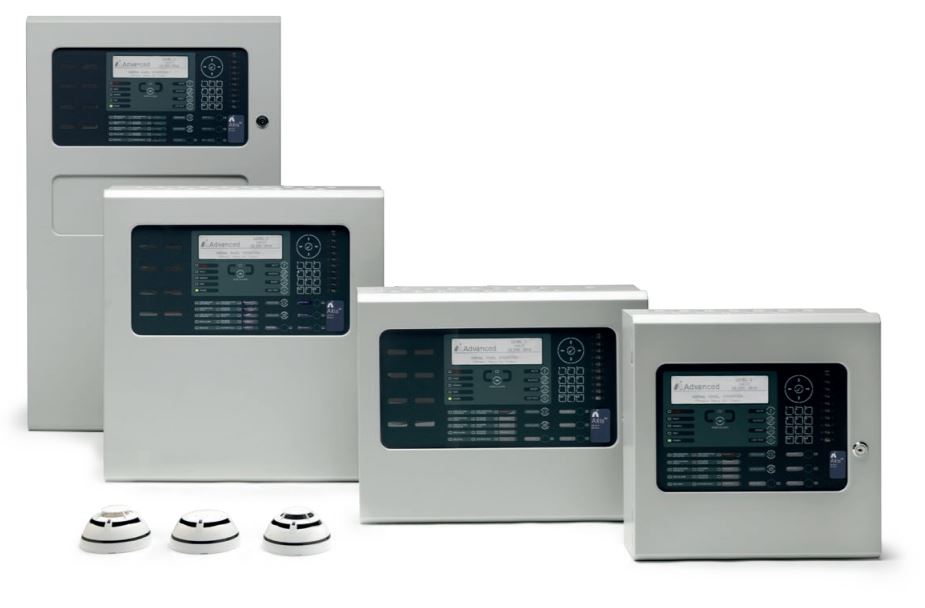

Mx-5400 là dòng tủ báo cháy địa chỉ thông minh của hãng Advacned, đạt tiêu chuẩn EN54 phần 2, 4 và 13
Tính năng:
- Tủ trung tâm chứa tối đa bốn bo mạch loop, hỗ trợ giao thức Argus Vega, Apollo, Hochiki, Nittan.
- Quản lý tối đa 200 vùng báo cháy.
- Kết nối mạng ngang hàng, cho phép tối đa 200 điểm, số vùng báo cháy lên đến 2000 vùng.
- Tự động dò tìm thiết bị trên loop qua chức năng “Autolearn”.
- Tích hợp tính năng “Scope” hiển thị thông số điện áp thiết bị trên loop ở dạng sóng.
- Màn hình hiển thị có độ phân giải cao, bàn phím dễ dàng thao tác
- Logo có thể thay đổi theo người dùng
- Bảng điều khiển gồm 25 đèn báo chung cho hệ thống, 20 đèn báo có thể lập trình, 4 phím điều khiển chức năng tùy chọn kèm đèn báo chỉ thị xác nhận hoạt động.
- Tích hợp cổng P-Bus kết nối đến các bo mạch mở rộng
- Tích hợp sẵn cảm biến nhiệt trên bo mạch chính.
- Có sẵn cồng USB và RS232 để kết nối tới máy tính và modem.
- Có sẵn 4 đầu ra thiết bị cảnh báo, 4 cặp tiếp điểm điều khiển đầu ra và 9 đầu vào có thể cài đặt lập trình.
- Cài đặt, lập trình linh hoạt, dễ dạng qua bàn phím tủ trung tâm hoặc qua phần mềm.
- Hiển thị các thống số đầu vào, ra các trên tủ trung tâm.
- Lưu trữ tối đa 5000 sự kiện chung và 500 sự kiện báo cháy
Thông số kỹ thuật:
| Màn hình | LCD nền trắng với kích thước 240 x 64 |
| Đèn chỉ thị | 25 đèn báo chung cho hệ thống và 20 đèn báo mở rộng |
| Phím | Tổ hợp phím số và ký tự; phím điều hướng, phím Reset, Mute, Silence, Resound, Evacuate và 4 phím chức năng mở rộng |
| Số vùng báo cháy | 200 |
| Số loop | Lựa chọn 1-4 |
| Thiết bị trên một loop | Giao thức Agrus: 240Giao thức Apollo: 126
Giao thức Hochiki: 127 Giao thức Nittan: 250 |
| Dòng điện tối đa trên một loop | 500 mA |
| Mạch đầu ra có điện áp | 4 x 24VDC 500mA |
| Tiếp điểm đầu ra không điện áp | 4 x 1A 30VDC |
| Đầu vào | 9 có thể lập trình |
| Tổng dòng điện đầu ra | 5A |
| Nguồn cấp chính | 200 -240 VAC 47-63 Hz / 1.4A |
| Dung lượng ắc quy | 2 x 12VDC/ 4-18 Ah |
| Dòng nạp tối đa | 2A |
| Công kết nối | 1 cổng RS232 kết nối tới máy tính, modem BMS, IP gatetway, máy in ngoài1 cổng USB kết nối tới máy tính |
| Lập trình | Qua bản phím tủ trung tâm hoặc phân mềm |
| Sự kiện | 5000 sự kiện chung và 500 sự kiện báo cháy |
| Kết nối mạng | 200 điểm |
| Lỗ mở cáp | 22 x D20 |
| Vỏ tủ | Thép sơn trắng tính điện, IP30 |
| Kích thước ( cao x rộng x sâu) | Tiêu chuẩn: 475 x 450 x 120 mm |
